超声波声强测量仪在工业清洗领域的应用

超声波声强测量仪在工业清洗领域的应用

超声波声强测量仪在工业清洗中，核心是把 “看不见的超声能量" 量化与可视化，用于设备验收、声场优化、工艺固化、日常质控与故障诊断，直接决定清洗效率、良率与成本。一、测量原理与核心参数

原理：基于压电陶瓷正压电效应，探头将液体中的超声压力波转为电信号，经计算输出声强 (W/cm²)或声压 (Pa/KPa)，反映空化强度与清洗力。

关键指标：

频率覆盖：1KHz–200KHz（适配 28kHz 强力清洗–100kHz + 精密清洗）

声强范围：0.1–20W/cm²；工业清洗常用0.3–5W/cm²

均匀度：CV 值＜15% 为优秀；局部低于均值 30% 为盲区

二、核心应用场景1. 设备出厂验收与调试

检测换能器一致性、功率匹配与声场均匀性，避免批量不良。

三维扫描绘制声压分布云图，定位热点 / 盲区，指导换能器布局与槽体设计。

2. 清洗工艺开发与优化

精密电子 / 半导体：高频（80K–120KHz）声场校验，防止芯片 / 微结构损伤；典型声强0.5–2W/cm²。

医疗器械：验证清洗与灭菌一致性，满足 ISO13485/GMP；声强1–3W/cm²。

光学 / 玻璃：低强度均匀空化（0.3–1W/cm²），避免划痕与麻点。

五金 / 汽配除油：28K–40KHz、2–5W/cm²，强空化快速除油除锈。

多频 / 扫频系统：频谱分析区分各频率能量贡献，优化频率组合。

3. 日常质量控制与合规追溯

批次前快速点检：5 点 / 9 点网格测量，确认声强在工艺窗口。

数据记录与追溯：绑定生产批号，形成电子工艺档案，满足合规审核。

趋势监控：长期跟踪声强衰减，预测换能器老化，变被动维修为主动维护。

4. 故障诊断与维护

识别换能器失效、电源异常、槽体共振或清洗剂适配问题。

对比新旧换能器 / 电源，定位性能衰减部件，降低维护成本。

5. 清洗剂与介质优化

相同超声条件下，对比不同清洗剂 / 浓度的空化强度，优选配方。

评估温度、黏度、含气量对声强的影响，设定最佳工艺参数。

三、应用价值

良率提升：减少清洗不均 / 残留 / 过清洗损伤，良率提升5–20%。

效率优化：精准声强缩短清洗时间，能耗降低15–30%。

成本降低：延长换能器寿命，减少返工与报废，降低综合成本。

合规保障：数据化、可追溯，满足行业认证与客户审核。

四、典型测量流程（9 点网格法）

槽内注入清洗剂至工作液位，温度稳定在工艺范围。

探头距槽底10mm，避开槽壁与换能器正上方。

按田字格取 9 点测量，记录各点声强 / 声压。

计算均匀度：(最大值 - 最小值)/ 平均值 ×100%。

生成分布云图，定位盲区并调整工件 / 换能器布局。

五、常用仪器类型

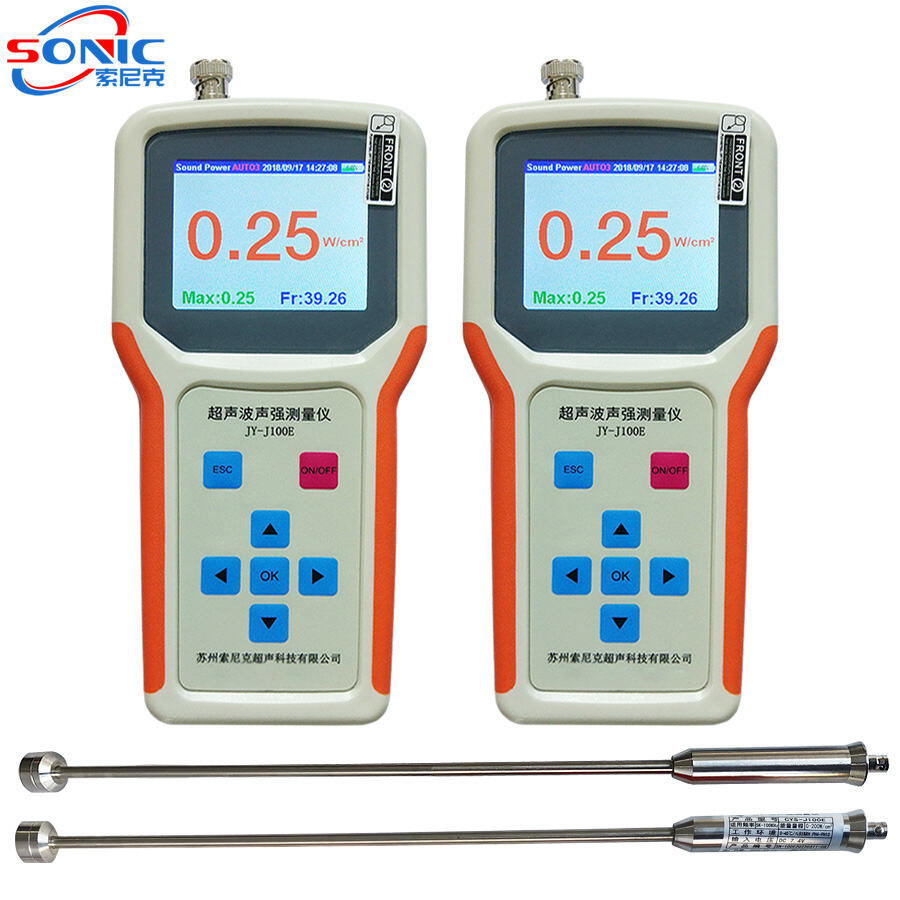

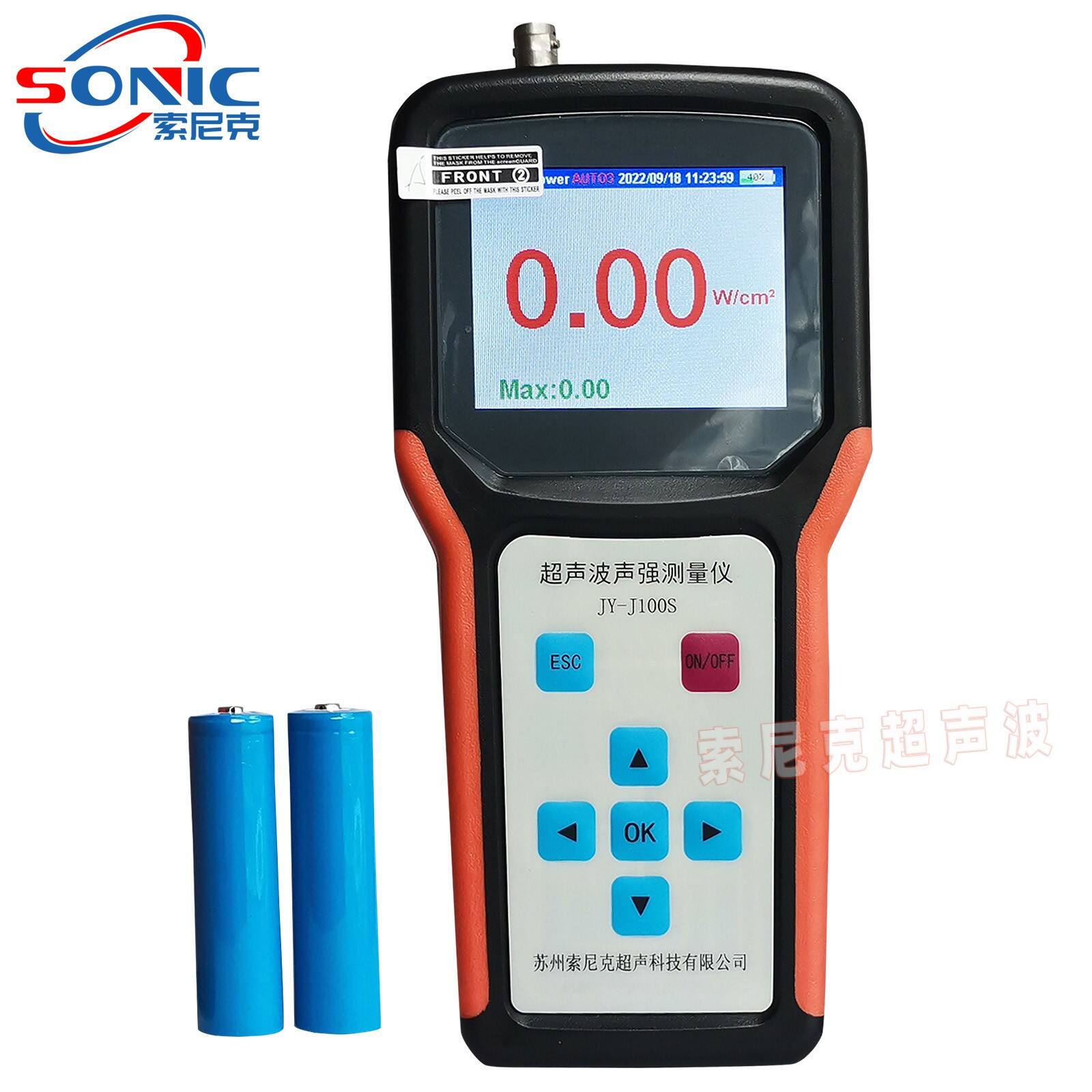

便携式：手持直读，适合现场点检与故障排查（如JY-J100E、CYS-J100E）。

扫描式：自动三维扫描，生成分布云图，用于研发与验收（如JY-J100P）。

在线监测：固定安装，实时监控与数据上传，适配自动化线。

总结超声波声强测量仪是工业清洗的数据化核心工具，贯穿设备、工艺、质控与维护全流程，实现从 “经验驱动" 到 “数据驱动" 的转型，显著提升清洗质量、效率与经济性。
